一、 功能概述
本通道閘是本公司自行開發、研制、生產的智能通道管理設備。該設備把精巧的機械傳動、線路板控制、LED燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完成對通道通行的智能化控制與管理。
整個產品機架采用不銹鋼激光切割，數控折彎成型，造型美觀大方，且系統對外采用標準的快速插拔電子接口，可集成各種讀寫裝置等，可方便的將條碼、二維碼、ID卡、IC卡等讀寫設備集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。
二、 基本參數
1. 外形尺寸： 長*寬*高：1400 mm *350mm *980 mm
2. 箱體材質： 1.5mm厚 SUS304
3. 門板材料： 8mm厚亞克力
4. 中間隔板材料： 8mm厚亞克力
5. 通道寬： ≤600mm
6. 環境溫度： -20度~70度
7. 工作環境： 室內室外（室外加裝雨棚）
三、 技術參數
1. 輸入電壓： 100V~240V
2. 驅動電壓： 24V
3. 設備功率： 35W
4. 響應時間： 0.2S
5. 通行速度： 常開50人/分；常閉35人/分
6. 通訊接口： RS485
7. 通訊距離： 小于1200m
8. 開閘信號輸入：干接點
9. 開關門時間： 小于1S
四、 功能及特點
1. 具有零位自檢功能，方便用戶維護及使用；
2. 非法進入有報警提示功能；
3. 防沖功能，在沒有接收功能開閘信號，伸縮擋板自動鎖死；
4. 紅外防夾功能，在伸縮擋板復位的過程中紅外檢測到人在通道中，擋板會自動回到打開狀態；
5. 具有自動復位功能，行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人此次通行權限；
6. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理；
7. 整個系統運行平穩、噪音??；
五、 產品結構及工作原理圖
1. 產品結構主要由機械系統和電控系統兩大部分組成。
2. 機械系統結構：機箱作為載體其上安裝有讀寫器、LED燈條、紅外對射感應等；機芯組成主要有電機、機架、傳動軸、閘門等；
3. 電控系統主要組成有：控制板、電機、限位開關、紅外傳感器、LED燈條、空氣開關、電源、報警器等；
4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；
5. 控制板：產品的控制中心，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏斷和處理后，再向LED指示燈、電機發出執行命令；
6. 限位開關：控制閘門轉動的位置；
7. 紅外傳感器：檢測行人位置和起到安全保護作用；
8. 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；
六、 系統工作原理
1. 打開電源，5秒后系統進入工作狀態；
2. 讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；
3. 主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出有效控制信號，使燈光轉為綠色通行標志，電機運轉 ，限位開關感應到感應片，給出到位信號，電機停止轉動；
4. 電機轉動一定角度，閘門打開（常開模式時，電機不動作），允許行人通過；
5. 行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控板發出信號，直至行人完全通過通道；
6. 若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡方允許通行；

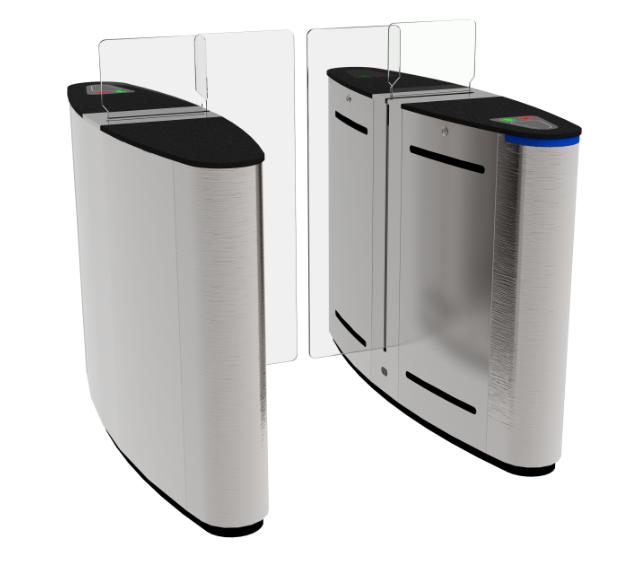

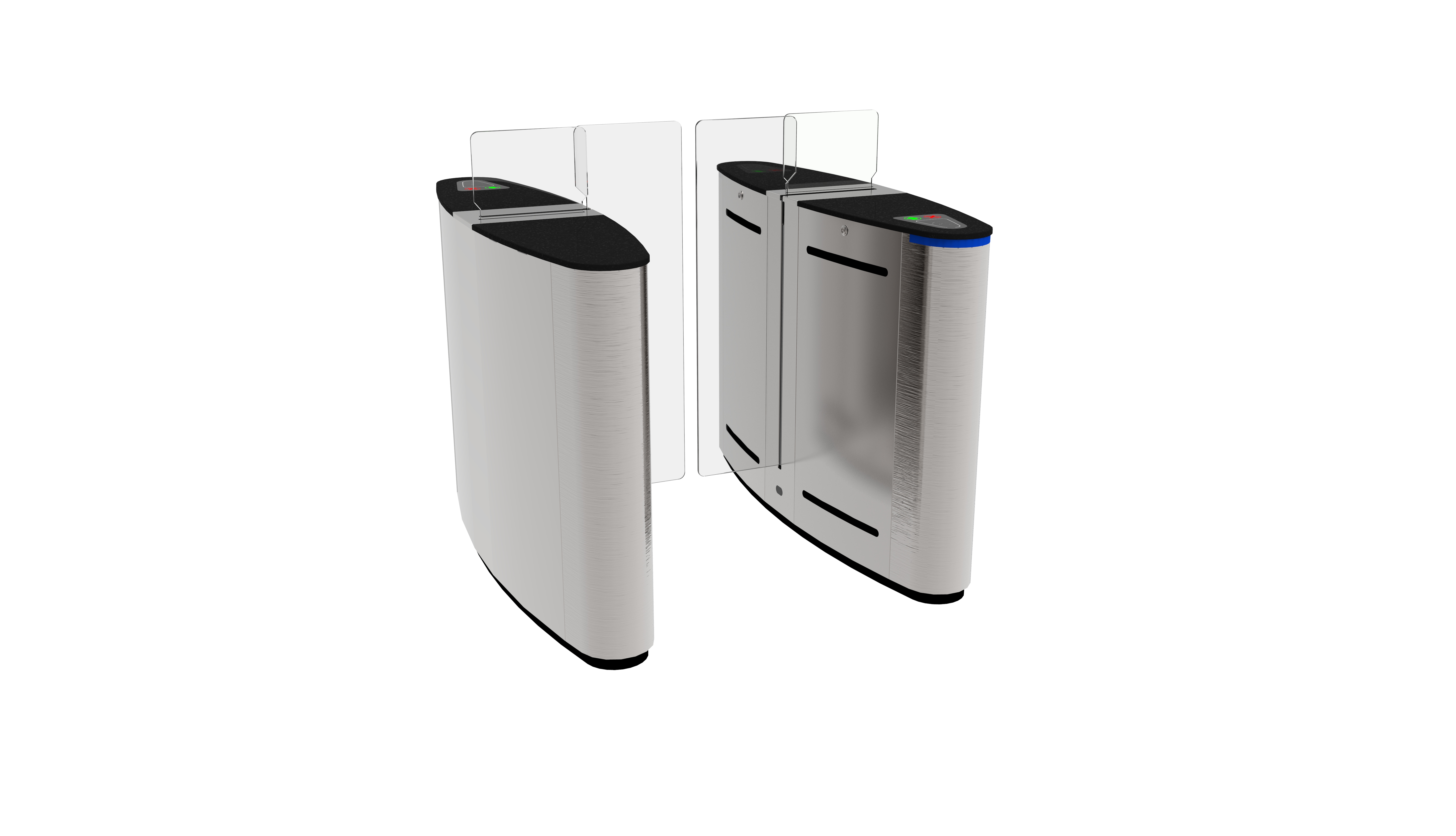

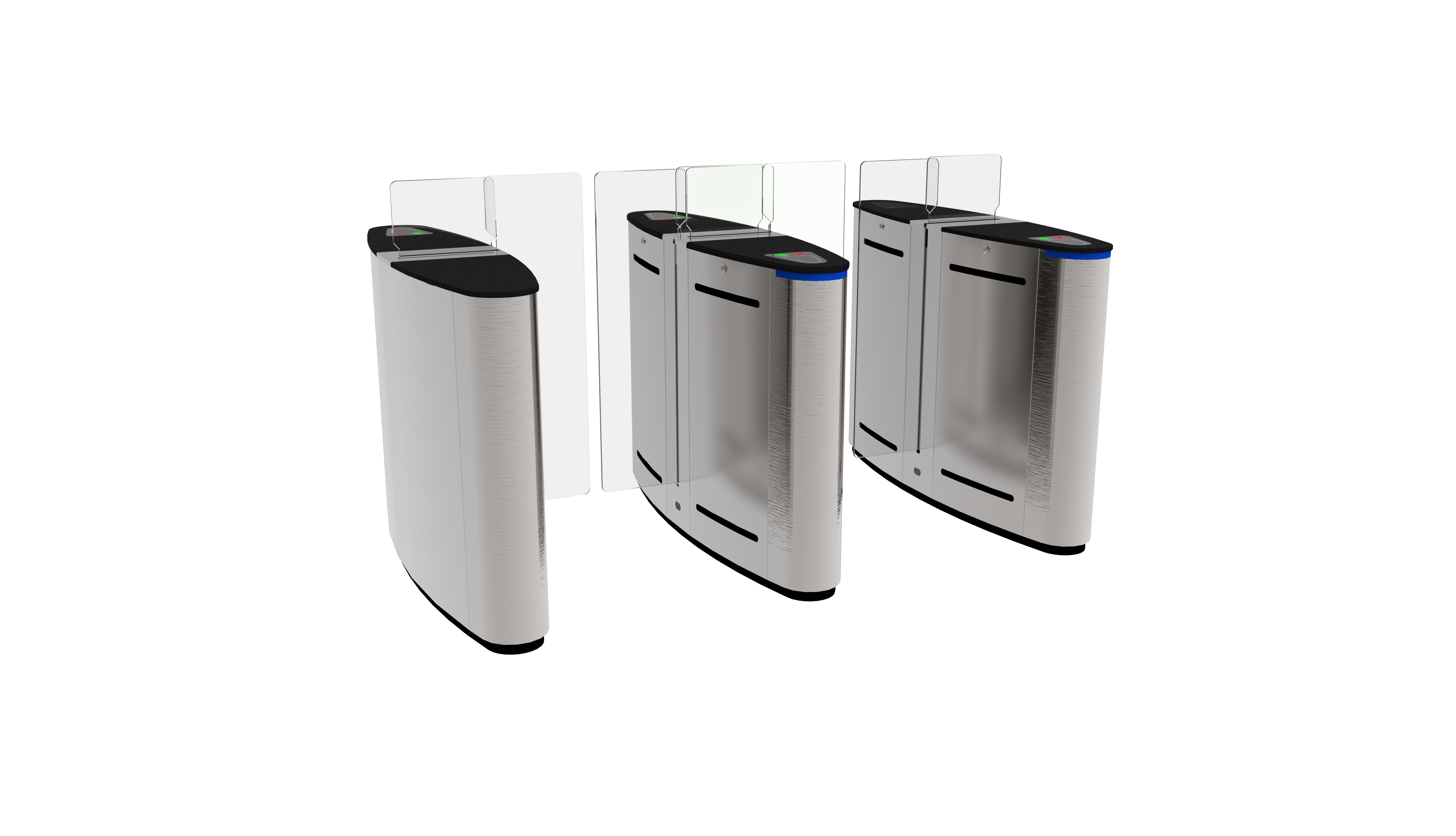

七、 效果圖
八、 訂購注意事項
1. 訂購時提供產品規格型號等（圖示說明產品尺寸）；
2.
提供詳細功能要求說明等；
九、 設備安裝與調試
1. 準備好安裝產品的工具（沖擊鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線），并根據裝箱清單清點配件；
2. 確認系統組成和工作模式，進行整體規劃后，準備開始安裝；
3. 定好安裝設備的地基基面后，把設備排列放好；
4. 定好孔位后鉆孔，并預埋M12或M10的地腳螺栓或膨脹螺栓；
5. 將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋到相應的位置（參考產品布線圖）；
6. 將各機箱分別搬到相應的安裝位，并逐個對準地腳螺栓位；
7. 檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作；
8. 打開機箱門，選其中一臺產品作為參考基準，將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母；
9. 打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準產品，預緊螺母；若有多臺需安裝以此類推；
10. 參考產品接線圖，將電源線、聯機線接好，并接好系統保護地線；
11. 待狀態檢查和功能調試合格后，這時再擰緊地腳螺母；

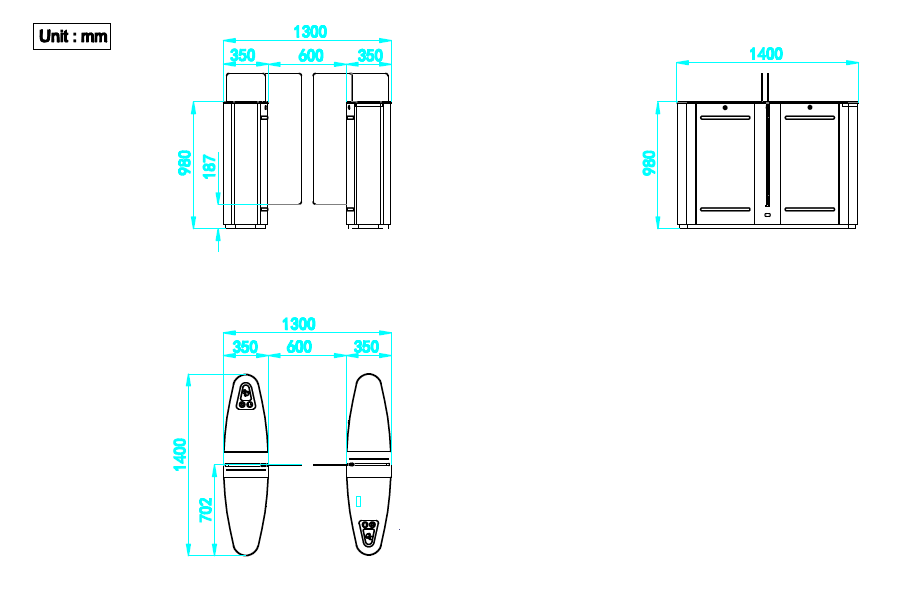

十、 產品尺寸圖
十一、 安裝使用注意事項
1. 安裝好設備后，狀態檢查和功能調試合格，方可投入正常使用；在設備安裝、維護之前，請斷開電源；
2. 要確保系統保護地可靠接上，以防造成人身傷害；
3. 地埋PVC線管深度應大于60mm，露出地面高度應大于50mm，且出口回彎，以防線管進水。建議使用2.0mm以上的電源線；
4. 不要隨意改動產品內部的走線
5. 工作狀態下，不允許打開產品的蓋子；
6. 若產品用于戶外，應在產品安裝處砌100mm ～ 200mm高水泥平臺隔潮，并加頂棚等防雨、防曬設施 ；
7. 請將控制按鈕，遠控設備遠離小孩；
8. 有雷電時請勿使用本機，以防損壞本機；
9. 請照看好小孩，請勿在通道中玩耍，身高不足1m的小孩應由大人陪同下安全通過；
10. 禁止在刷卡時讓對面的人員進入，閘機有防逆行功能（逆向關門），可能被夾傷；
11. 嚴格遵循一人一卡原則，請勿一人刷卡多人通行，請勿尾隨，閘機有防尾隨功能，尾隨可能被夾傷；
12. 請正確讀卡通行，在方向指示燈未轉成綠色并且打開閘門，嚴禁進入通道；通過通道時，不要在通道內長時間逗留；
13. 設備處于關閉狀態時，嚴禁用力推拉或撞擊閘門；
十二、 設備維護保養說明
1. 通道閘是個可靠性極高的設備，即使在高流量的環境也完全可以勝任。需要維護的工作量極小。
2.

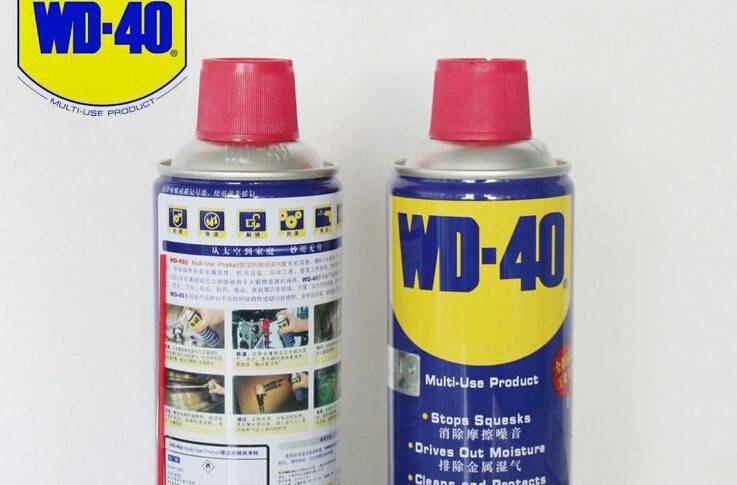

通道閘需要定期清潔，尤其重要的是保持光束窗口的清潔。大理石和玻璃門通常每星期都需要使用無腐蝕的清潔劑，用柔軟不掉毛的抹布來清潔。不銹鋼表面，建議使用WD-40的除濕防銹清潔劑抹拭即可。
3. 建議每半年開箱對設備進行檢查、清潔、潤滑。檢查機械部件是否有松動，并加以緊固。每年需要進行一次檢修，對發生磨損的部件進行更換。開蓋前必須切斷電源（請保持接地連接）
4. 使用壓縮空氣來清理電子元件上的塵埃，使用吸塵器來清理底部。
5. 紅外亞克力鏡面也使用無腐蝕的清潔液，用柔軟不掉毛的的抹布來清潔。
6. 在裝回蓋板之前，進一步檢視機箱內情況，如電氣元件接線是否完好無損，清點維護工具，清理雜物等。
十三、 質量和售后服務
1. 設備的保修期限為設備出廠之日起12個月，期間若出現非人為損壞的性能故障，本公司將負責給予免費維修；
2. 免費維修期內人為或自然災害引起的故障或損壞，需收取維修成本費；
3. 保修期滿之后，供方對設備的維修僅收取工時和交通費用，涉及設備相關配件的更換和購買， 供方僅收取成本費用；
