一、 功能概述

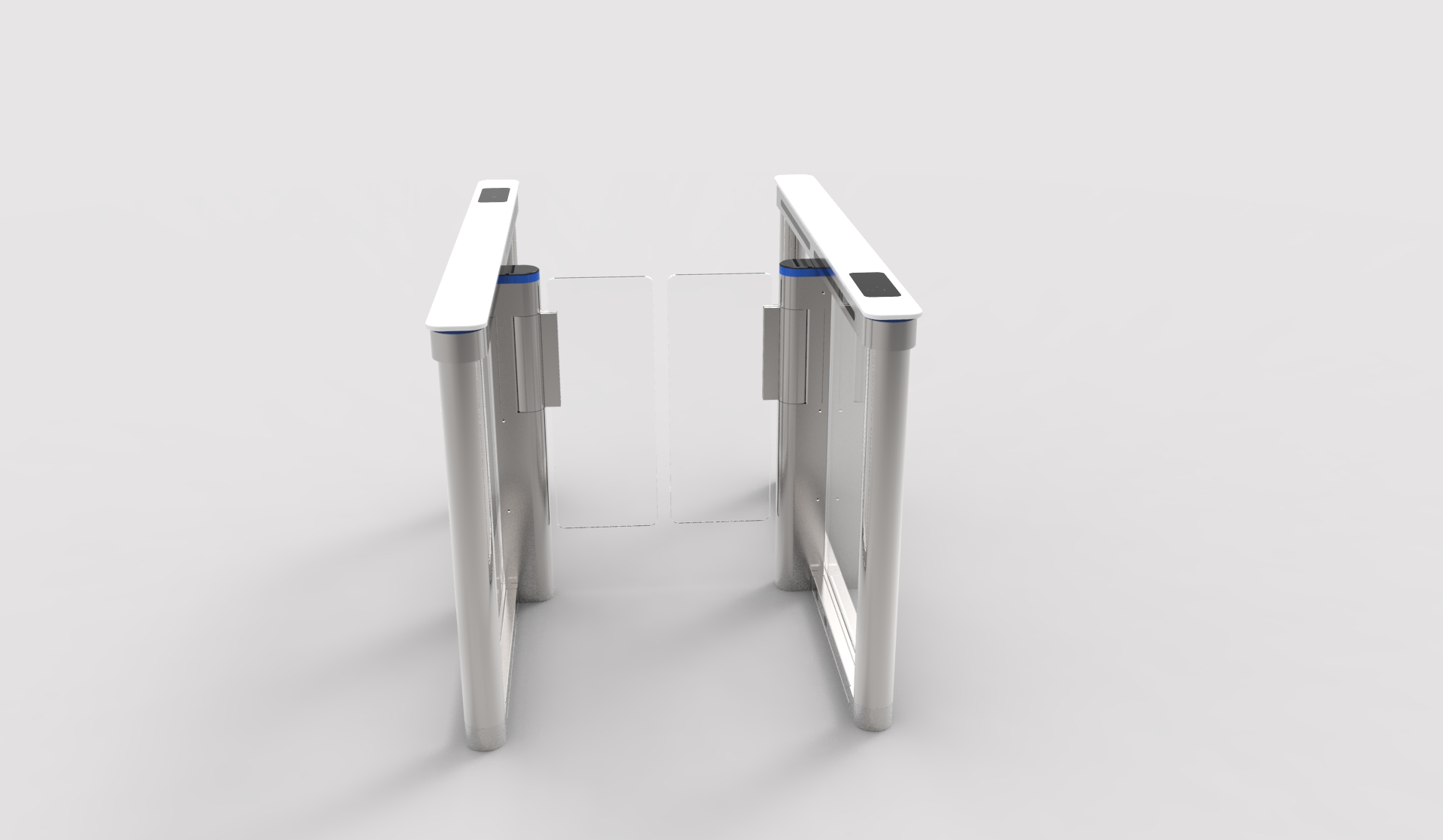

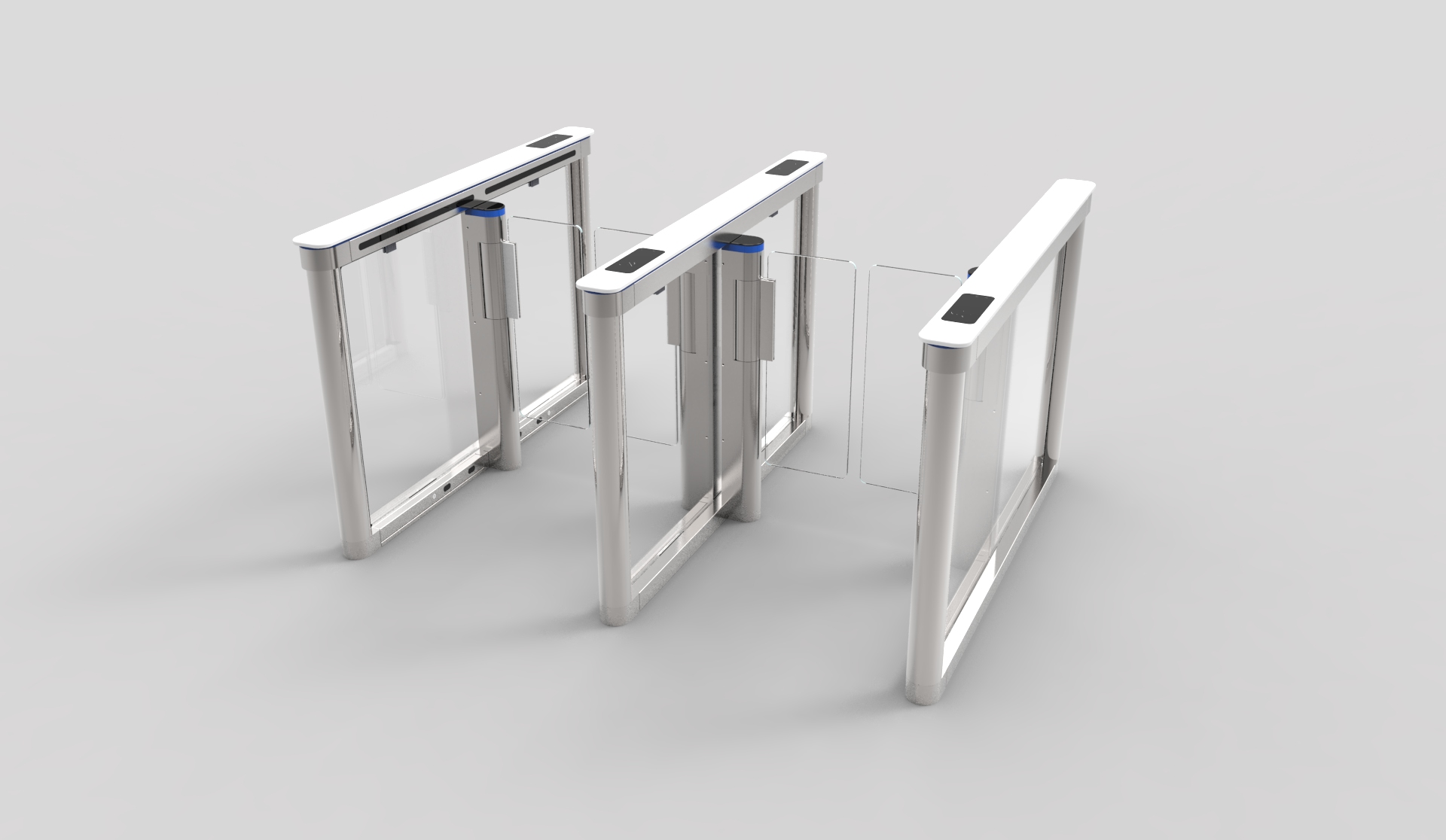

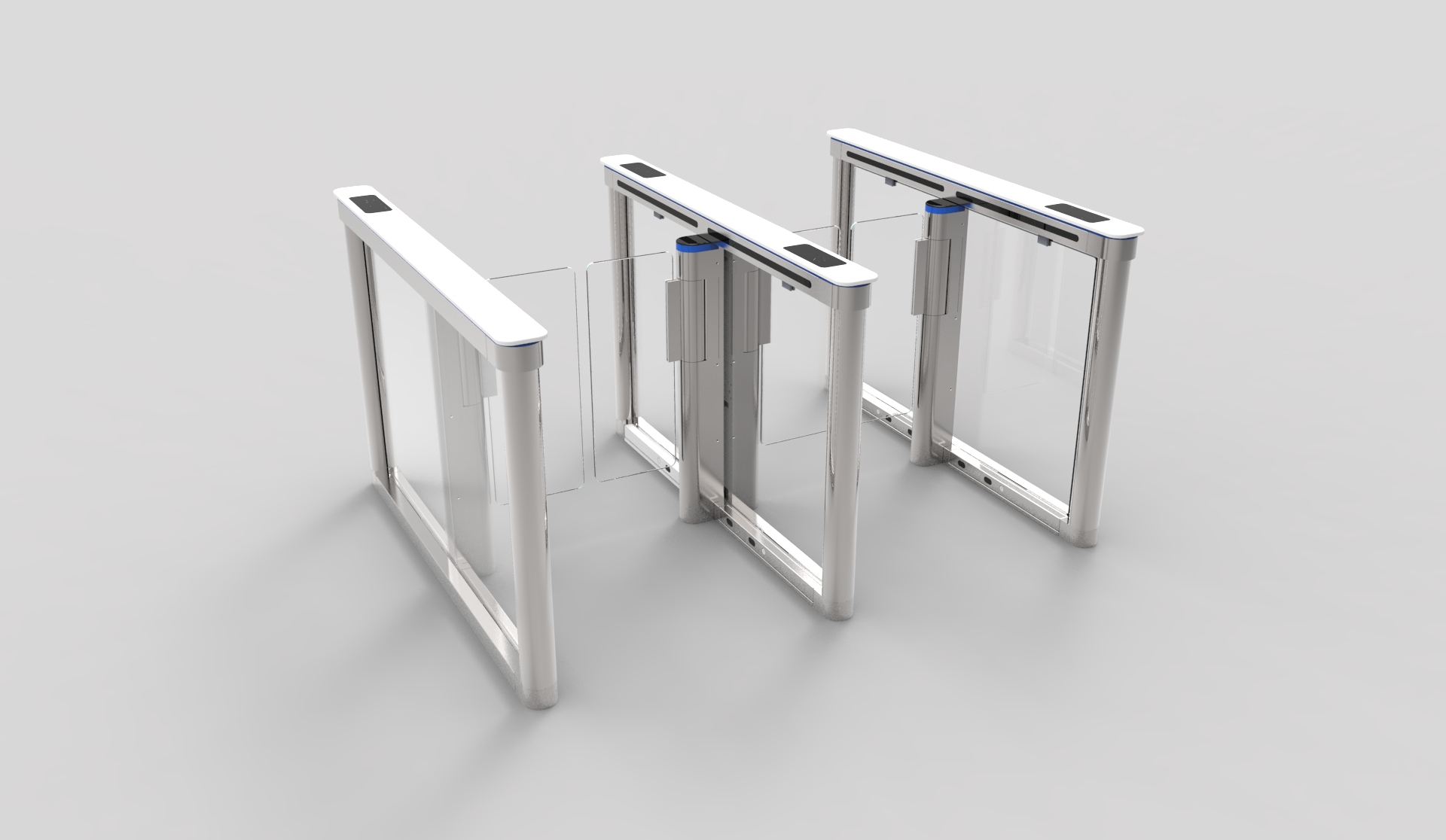

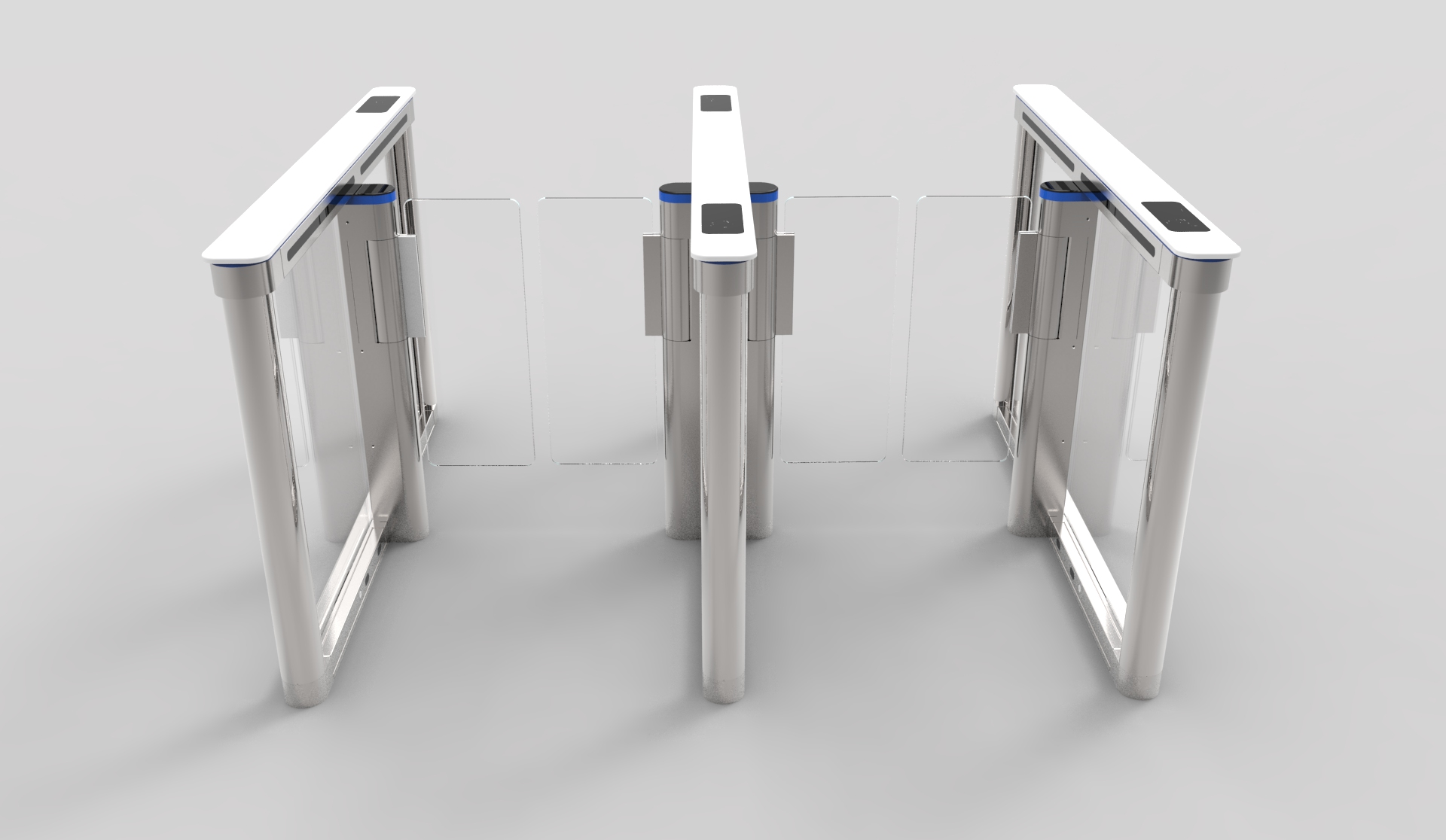

本速通門是本公司自行開發、研制、生產的智能通道管理設備。方便且能適應高流量通行的電動擺門, 運行快速、穩定且無噪音，有效實現出入口安全控制。該設備把精巧的機械傳動、全自動線路板控制、LED燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完成對通道通行的智能化控制與管理。
整個產品外形采用不銹鋼激光切割，數控折彎成型，造型美觀大方，防銹、耐用，且系統對外采用標準的快速插拔電子接口，可方便的將磁卡、條碼卡、ID卡、IC卡等讀寫設備集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。
二、 基本參數
1. 外形尺寸： 長*寬*高：1500 mm *120 mm *980 mm
2. 箱體材質： 2.0mm厚 SUS304，頂蓋12mm白色人造大理石
3. 門板材料： 10mm厚透明亞克力
4. 中間閘板材料： 10mm厚透明亞克力
5. 生產工藝： 全電腦數控激光切割、全電腦數控折彎
6. 通道寬： 600-900mm，標準600mm
7. 環境溫度： -20度~70度
8.
工作環境： 室內室外（室外加裝雨棚）
三、 技術參數
1. 輸入電壓： 100V~240V
2. 驅動電壓： 24V
3. 設備功率： 50W
4. 響應時間： 0.2S
5. 通行速度： 常開50人/分；常閉35人/分
6. 通訊接口： RS485
7. 通訊距離： 小于1200m
8. 開閘信號輸入：干接點
9.
開關門時間： 小于1S
四、 功能及特點
1. 系統具備防撞功能，當有外物在未授權的狀態下撞擊擺桿，擺桿運動角度達到菜單設定的值（如2°），控制器就會啟動剎車機構，阻止擺桿運動，并啟動聲光報警。當外力進一步增大，剎車控制器會保護擺桿不被撞斷，外力撤除后，擺桿自動歸位，系統正常；
2. 系統具備角度分辨和零位自檢功能，包含500P/R編碼器，分辨精度高，這種高精度的傳感器的優勢是使擺桿轉動精確；
3. 非法進入有報警提示功能；
4. 防沖功能，在沒有接收功能開閘信號，擺臂自動鎖死；
5. 紅外防夾功能，在擺臂復位的過程中紅外檢測到人在通道中，擺臂會自動回到打開狀態；
6. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理；
7. 系統設有過流保護裝置，當負載超過某設定值（如2.5A）,系統停止工作，以免燒壞電機等設備；
五、 產品結構及工作原理圖
1. 產品結構主要由機械系統和電控系統兩大部分組成。
2. 機械系統結構：機箱作為載體其上安裝有讀寫器、LED燈條、紅外對射感應等；機芯組成主要有電機、減速器、離合器、編碼器、機架、傳動軸、閘門等；
3. 電控系統主要組成有：主控板、電機、編碼器、離合器、方形紅外傳感器、LED燈條、空氣開關、電源、報警器等；
4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；
5. 主副控制板：產品的控制中心，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏斷和處理后，再向LED指示燈、電機發出執行命令；
6. 編碼器：三組方波脈有A、B和Z相，A、B兩組脈沖相位差90°C，Z相為零位檢測。實現電機運行開關門角度檢測，檢測到位后電機停止；
7. 離合器：當出現非法闖入情況，外力推動擋板一定角度時，剎車機構啟動；
8. 紅外傳感器：檢測行人位置和起到安全保護作用；
9.
報警器：系統檢測到有非法進入通道的行人時，發出報警提示；
六、 系統工作原理
1. 打開電源，控制板開始自檢，依次檢測電機有無鏈接好，角度傳感器有無準備好，主副機能否通訊，對于故障，系統會在數碼管上顯示相應的故障代碼。用戶可以根據故障代碼信息迅速解決問題；
2. 讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；
3. 主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出有效控制信號，電機運轉 ，編碼器檢測運行角度，檢測到位后給出信號讓電機停止轉動；
4. 行人通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控板發出信號，直至行人完全通過通道；
5. 若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡方允許通行；
6. 若行人要強行推閘門通行，系統將自動將閘門鎖死過幾秒后自動解鎖復位，如果行人強行推門超過一定角度閘門將進一步鎖死 只有當通道行人退出后方自動解鎖復位；
七、 訂購注意事項
1. 訂購時提供產品規格型號等（圖示說明產品尺寸）；
2.
提供詳細功能要求說明等；
八、 設備安裝與調試
1. 準備好安裝產品的工具（沖擊鉆，膨脹螺絲，活動扳手，內六角扳手一套，螺絲刀，電工膠，剪線），并根據裝箱清單清點配件；
2. 確認系統組成和工作模式，進行整體規劃后，準備開始安裝；
3. 定好安裝設備的地基基面后，把設備排列放好；
4. 定好孔位后鉆孔，并預埋M12或M10的地腳螺栓或膨脹螺栓；
5. 將強電電纜線和弱電電纜線分別用3/4″PVC線管穿好，并用水泥埋到相應的位置（參考產品布線圖）；
6. 將各機箱分別搬到相應的安裝位，并逐個對準地腳螺栓位；
7. 檢查系統組成和工作方式是否正確，檢查無誤后，再進行下步工作；
8. 打開機箱門，選其中一臺產品作為參考基準（最好選中間一臺作為參考基準），將機座螺栓孔對準相應的地腳螺栓，并先預緊螺母；
9. 打開相鄰一臺機箱門，將機座螺栓孔對準地腳螺栓并對齊已定的基準產品，預緊螺母；若有多臺需安裝以此類推；
10. 參考產品接線圖，將電源線、聯機線接好，并接好系統保護地線；
11. 待狀態檢查和功能調試合格后，這時再擰緊地腳螺母；

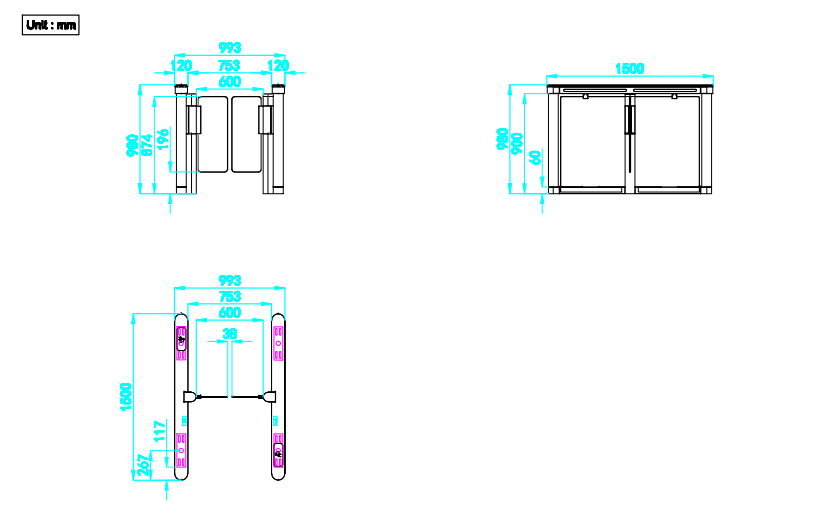

九、 產品尺寸圖
十、 安裝使用注意事項
1. 安裝好設備后，狀態檢查和功能調試合格，方可投入正常使用；在設備安裝、維護之前，請斷開電源；
2. 要確保系統保護地可靠接上，以防造成人身傷害；
3. 地埋PVC線管深度應大于60mm，露出地面高度應大于50mm，且出口回彎，以防線管進水。建議使用2.0mm以上的電源線；
4. 不要隨意改動產品內部的走線
5. 工作狀態下，不允許打開產品的蓋子；
6. 若產品用于戶外，應在產品安裝處砌100mm ～ 200mm高水泥平臺隔潮，并加頂棚等防雨、防曬設施 ；
7. 請將控制按鈕，遠控設備遠離小孩；
8. 有雷電時請勿使用本機，以防損壞本機；
9. 請照看好小孩，請勿在通道中玩耍，身高不足1m的小孩應由大人陪同下安全通過；
10. 禁止在刷卡時讓對面的人員進入，閘機有防逆行功能（逆向關門），可能被夾傷；
11. 嚴格遵循一人一卡原則，請勿一人刷卡多人通行，請勿尾隨，閘機有防尾隨功能，尾隨可能被夾傷；
12. 請正確讀卡通行，在方向指示燈未轉成綠色并且打開閘門，嚴禁進入通道；通過通道時，不要在通道內長時間逗留；
13. 設備處于關閉狀態時，嚴禁用力推拉或撞擊閘門；
十一、 設備維護保養說明
1. 通道閘是個可靠性極高的設備，即使在高流量的環境也完全可以勝任。需要維護的工作量極小。
2.

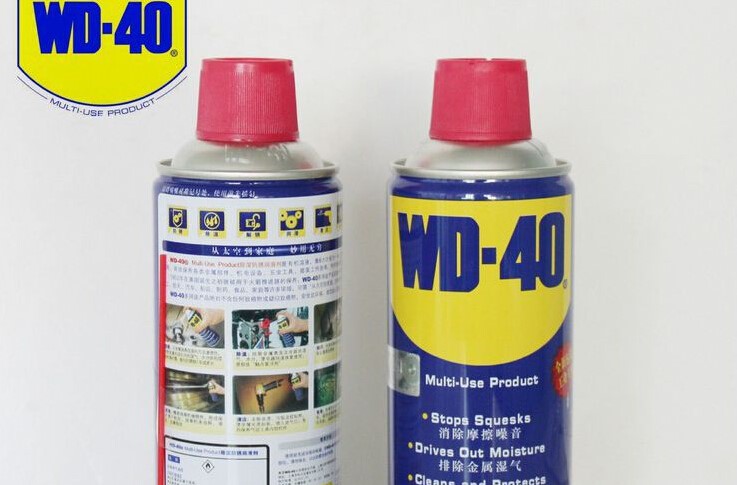

通道閘需要定期清潔，尤其重要的是保持光束窗口的清潔。大理石和玻璃門通常每星期都需要使用無腐蝕的清潔劑，用柔軟不掉毛的抹布來清潔。不銹鋼表面，建議使用WD-40的除濕防銹清潔劑抹拭即可。
3. 建議每半年開箱對設備進行檢查、清潔、潤滑。檢查機械部件是否有松動，并加以緊固。每年需要進行一次檢修，對發生磨損的部件進行更換。開蓋前必須切斷電源（請保持接地連接）
4. 使用壓縮空氣來清理電子元件上的塵埃，使用吸塵器來清理底部。
5. 紅外亞克力鏡面也使用無腐蝕的清潔液，用柔軟不掉毛的的抹布來清潔。
6. 在裝回蓋板之前，進一步檢視機箱內情況，如電氣元件接線是否完好無損，清點維護工具，清理雜物等。
十二、 質量保證和售后服務
1. 設備的保修期限為設備出廠之日起12個月，期間若出現非人為損壞的性能故障，本公司將負責給予免費維修；
2. 免費維修期內人為或自然災害引起的故障或損壞，需收取維修成本費；
3. 保修期滿之后，供方對設備的維修僅收取工時和交通費用，涉及設備相關配件的更換和購買， 供方僅收取成本費用；
